壓力表等級中為何采用1.6級而不用1.5級？
作者：泵 來源：壓力表 發布時間：2021-05-10
壓力表的準確度等級采用了R5數系。過去壓力表級別的1.5不屬于R5數系的數，因此必須廢除，而采用與1.5接近的1.6代替。所以現在再也不允許把壓力表定級為1.5級。
一、為什么壓力表精度等級用1.6級？
一般壓力表的準確度等級中為何要采用1.6級而不用1.5級？
就要了解一下標準化技術中的優先數系基本知識。對于數系，國家標準GB/T321規定了“優先數系”，采用公比為10的1/n次冪，分別有10的1/5、1/10、1/20、1/40、1/80次方，代號分別是R5、R10、R20、R40、R80。壓力表的準確度等級就是采用了R5數系。
R5數系的公比為：10的1/5次方＝1.60。數系中的數包括：1.0、1.6、2.5、4.0、6.3、10。過去壓力表級別的1.5不屬于R5數系的數，因此必須廢除，而采用與1.5接近的1.6代替。所以現在再也不允許把壓力表定級為1.5級。
相鄰的兩個數之比等于R5數系的公比1.6。例如：10/6.3=1.6，6.3/4=1.6，4/2.5=1.6，2.5/1.6=1.6，1.6/1＝1.6，還可以繼續往下：1/0.63=1.6，0.63/0.4＝1.6，0.4/0.25=1.6，0.25/0.16=1.6，0.25/0.16=1.6，……。
當然，如果你進行反算，圓整后也可以推導出某個準確度等級兩側的等級。例如2.5級，比它高一級的是2.5÷1.6=1.6級，比它低一級的是2.5×1.6＝4級。有關數系方面的詳細知識可閱讀國標準。
同時在規范GB/T1226-2010 GB/T 1226-2010 一般壓力表中也描述了壓力表精度等級的相應規定：
如果你在相應的書籍中未看到此類表述，一切以新國標為準！
二、壓力表精度等級1.6與1.5區別？
壓力表精度等級是指壓力表允許誤差占滿量程的百分比．
比如一只壓力表滿量程為100Mpa，精度等級為1.6，那它的允許誤差為100Mpa×1.6%=±1.6Mpa。如果精度等級按1.5，那它的允許誤差為100Mpa×1.5%=±1.5Mpa。
在正常的使用條件下，儀表測量結果的準確程度叫儀表的準確度。引用誤差越小，儀表的準確度越高，而引用誤差與儀表的量程范圍有關，所以在使用同一準確度的儀表時，往往采取壓縮量程范圍，以減小測量誤差。在工業測量中，為了便于表示儀表的質量，通常用準確度等級來表示儀表的準確程度。準確度等級就是大引用誤差去掉正，負號及百分號。準確度等級是衡量?jī)x表質量?jī)?yōu)劣的重要指標之一。
在工業測量中，為了便于表示儀表的質量，通常用準確度等級來表示儀表的準確程度.準確度等級就是大引用誤差去掉正，負號及百分號。準確度等級是衡量?jī)x表質量?jī)?yōu)劣的重要指標之一。
儀表精度=（絕對誤差的大值/儀表量程）*100%
以上計算式取絕對值去掉%就是我們看到的精度等級了。
三、壓力表精度等級含義
壓力表的精度等級，是以允許誤差占?jí)毫Ρ砹砍痰陌俜致蕘肀硎镜?，一般分?.5、1、1.6、2、2.5、3、4七個等級（鍋爐上不用3級和4級），數值越小，其精度越高。例如，表盤量程0～2.5MPa精度2.5級的壓力表，它的指針?biāo)緣毫χ蹬c被測介質的實際壓力值之間的允許誤差，不得超過上2.5MPa×2.5％=±0．0625MPa；當壓力表指示壓力為0.8MPa時，實際氣壓在0.7375～0.8625MPa之間。
由此可見，壓力表實際誤差的大小，不但與精度有關，而且還與壓力表的量程大小有關。量程相同時，精度越高（即數字越?。瑝毫Ρ淼脑试S誤差越小。精度相同時，量程越大，壓力表的誤差越大。
四、那么針對目前現有的1.5等級壓力表如何定義？
按現在的壓力表國家標準規定，精度等級為1.6，對使用中的1.5級壓力表允許誤差按1.6級計算，準確度等級可不更改。
常見壓力表精度等級

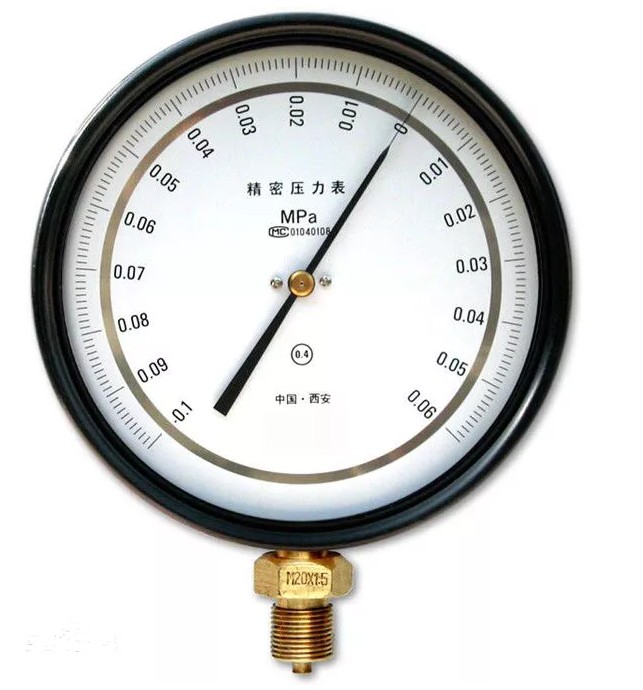

精密壓力表精度有0.1級、0.25級、0.4級；
普通壓力表精度1.0級、1.6級（原1.5級）、2.5級、4.0級（基本沒有了）；
60以上表面的壓力表基本是1.0級、1.6級；
60及以下表面的壓力表基本是2.5級；
膜盒及膜片壓力表一般也是2.5級；
五、壓力表精度和分度的區別
壓力表的小分度可以通俗的認為是它的分辨率，但不一定就是表的精度。因?yàn)閴毫Ρ硎菣z測儀表，所以顯示給我們的是測量值，測量值和真實值之間是存在一定的誤差的，這個誤差的范圍其實就是精度，所以精度的數值越小就說明檢測儀表顯示值與真實值越接近，也就可信度越高。
六、壓力表精度等級檢驗
壓力表精度等級是壓力表精確度等級或準確度等級的簡稱，(GB/T1226-2001《一般壓力表》國家標準稱之為儀表的精確度等級，JJG52-1999《彈簧管式一般壓力表、壓力真空表和真空表》稱之為儀表的準確度等級。
在參比工作條件下,壓力表精度等級檢驗應包括以下四個項目：
1、示值誤差
在測量范圍內,示值誤差應不大于表二所規定的允許誤差。
2、回程誤差
在測量范圍內,回程誤差應不大于表二所規定的允許誤差的絕對值。
3、輕敲位移
輕敲表殼后,指針示值變動量應不大于表二所規定的允許誤差絕對值的1/2。
4、指針偏轉平穩性
在測量范圍內,指針偏轉應平穩,無跳動和卡住現象。
七、壓力表選型
壓力表是常見的計量器具，廣泛應用于各個生產領域。壓力表的選用應根據使用要求，在滿足工藝技術要求的前提下，應本著節約實用的原則全面地綜合考慮，做到合理地選擇精度等級、量程、種類和型號。
1、壓力表量程的選擇
（1）測量穩定壓力時，工作壓力不應超過量程的2/3。
（2）測量脈動壓力時，工作壓力不應超過量程的1/2
（3）測量高壓時，工作壓力不應超過量程的3/5
（4）為保證測量準確度，工作壓力應不低于量程的1/3。
按以上原則，根據被測壓力算出一個數值后，從壓力表量程系列中選取稍大于該值的數值即為所選量程。
2、壓力表精度等級的確定
精密型壓力表的精度等級分別為0.1、0.16、0.25、0.4級；一般型壓力表的精度等級分別為1.0、1.6、2.5、4.0級。選擇壓力表精度等級的方法：應根據生產工藝、經濟實用、檢測方法等提出的要求，按被測壓力小值所要求的允許誤差來確定精度等級。
3、壓力表種類的選擇
測量不同介質和使用環境要選用不同種類壓力表
（1）一般介質，如空氣、水、蒸汽、油等，可用普通壓力表。
（2）對于特殊介質需用專用壓力表，如氨類用氨用壓力表；氧氣類用氧用壓力表；氫氣類用壓力表；乙炔類用乙炔壓力表等等。
（3）對于一般性腐蝕介質，及有腐蝕性氣體環境，可選用不銹鋼型壓力表。
（4）對于測量粘度大，易結晶、腐蝕性大、溫度較高的液體、氣體或有固體浮游物的介質壓力測量，選用隔膜式壓力表。
（5）對于脈沖性介質及機械振動場合的壓力測量。選用耐震型壓力表。
（6）有遠傳要求時可選用遠傳型壓力表，遠傳信號有電流型和電阻型及電壓型。
（7）有控制保護要求時可選用電接點壓力表。
（8）有防爆要求時必須選用防爆型，如防爆電接點壓力表。
壓力表的精度等級是以它的允許誤差占表盤刻度值的百分?jǐn)?shù)來劃分的，其精度等級數越大允許誤差占表盤刻度極限值越大。壓力表的量程越大，同樣精度等級的壓力表，它測得壓力值的絕對值允許誤差越大。
工業中的使用：經常使用的壓力表的精度為 2.5 、1.6 級，如果是1.0和0.5級的屬于高精度壓力表，現在有的數字壓力表已經達到0.25級。壓力表的精度等級是以它的允許誤差占表盤刻度值的百分?jǐn)?shù)來劃分的，其精度等級數越大允許誤差占表盤刻度極限值越大。壓力表的量程越大，同樣精度等級的壓力表，它測得壓力值的絕對值允許誤差越大。
