當(dāng)前位置：首頁 > 泵閥問答

防腐泵四氟墊片和橡膠墊片性能知識介紹

作者：防腐泵來源：四氟發(fā)布時間：2019-07-03

防腐泵是輸送腐蝕性液體的泵，在安裝連接法蘭時，為了防止泄露，中間都會加入墊片以增加密封。應(yīng)防腐泵輸送介質(zhì)的特殊性，墊片也必須耐腐蝕，下面介紹兩種常用的墊片，四氟墊片和橡膠墊片性能知識：

一、聚四氟乙烯墊片
聚四氟乙烯在受壓及高溫下易冷流及蠕變，故一般用于低壓、中溫、強腐蝕以及不允許污染的介質(zhì)，如強酸、強堿、鹵素、藥品等。安全使用溫度在150℃，壓力 1MPa以下。填充聚四氟乙烯雖然強度高些，但使用溫度也不超過200℃，且耐腐蝕能力下降。聚四氟乙烯包墊使用壓力一般不超過2MPa。由于溫度升高，材料發(fā)生蠕變，致使密封壓力明顯下降。即使不升溫，隨著時間的延長，密封面的壓緊應(yīng)力也會下降，產(chǎn)生“應(yīng)力松弛現(xiàn)象。該現(xiàn)象在各種墊片中都會產(chǎn)生，只是聚四氟乙烯墊的應(yīng)力松弛現(xiàn)象較為嚴重，應(yīng)予注意。

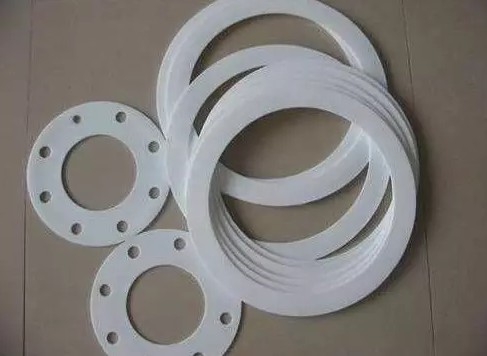

四氟墊片

聚四氟乙烯的摩擦系數(shù)較小(壓緊應(yīng)力大于4MPa，摩擦系數(shù)為0.035~0.04)，預(yù)緊時墊片易向外滑移，所以采用凹凸式法蘭面。當(dāng)采用平面法蘭時，可將墊片外徑接觸螺栓，利用螺栓阻止墊片外滑。由于搪玻璃設(shè)備是在金屬表面噴涂了一層瓷釉后燒結(jié)而成的，釉層很脆，加之噴涂不均勻和釉層流動，法蘭表面平面度較差。采用金屬復(fù)合型墊片易損壞釉層，所以推薦使用芯材由石棉板加橡膠的聚四氟乙烯包墊。這種包墊既容易與法蘭面貼合又耐腐蝕，使用效果良好。
有許多廠在溫度、壓力不高的強腐蝕介質(zhì)中，采用石棉橡膠板外纏聚四氟乙烯生料帶，用于經(jīng)常拆卸的人孔、管道上。由于制作、使用方便，頗受歡迎。
二、工業(yè)橡膠
天然橡膠適用于水、海水、空氣、惰性氣體、堿類、鹽類水溶液等介質(zhì)，但不耐礦物油和非極性溶劑，長期使用溫度不超過90℃，低溫性能優(yōu)異，可在-60℃以上使用。
1、丁腈橡膠適用于石油類產(chǎn)品，如石油、潤滑油、燃料油等，長期使用溫度為120℃，如在熱油中可耐150℃，低溫為-10~-20℃。
橡膠墊片

2、氯丁橡膠適用于海水、弱酸、弱堿、鹽溶液，耐氧和臭氧老化性能優(yōu)異，耐油性次于丁腈橡膠而優(yōu)于其他通用橡膠，長期使用溫度低于90℃，使用溫度不超過130℃，低溫為-30~-50℃。
氟橡膠有多個品種，它們分別具有良好的耐酸、耐氧化性能以及耐油、耐溶劑性能。可以在幾乎所有的酸類介質(zhì)以及一些油和溶劑中使用，長期使用溫度低于200℃。橡膠板材作為法蘭墊片，多用于管道或經(jīng)常拆卸的人孔、手孔，壓力不超過1.568MPa。因在各類墊片中，橡膠墊片軟，貼合性能好，在較小的預(yù)緊力下就能發(fā)揮密封效果。正因如此，在承受內(nèi)壓時，因墊片偏厚或硬度偏低而容易被擠出。橡膠板材在苯、酮、醚等有機溶劑中使用，易出現(xiàn)溶脹、增重、變軟、發(fā)粘現(xiàn)象，導(dǎo)致密封失效。一般溶脹度超過30%就不能使用。在低壓(尤其是0.6MPa以下)、真空情況下，采用橡膠墊較為適宜。橡膠材料致密性好，透氣率低。例如氟橡膠，適宜作真空容器的密封墊片，真空度可達1.3×10-7Pa。橡膠墊在10-1~10-7Pa真空度范圍使用時，需經(jīng)烘焙和抽氣處理。
