由于產品制造、質量檢驗和現場驗收標準的不一致，各標準對缺陷的判定原則不一樣，有時會出現不同的檢驗結論。如鍛造閥門產品標準 GB/T 1228-2006中允許在極限尺寸5%或1.5mm范圍內的缺陷存在，鑄造閥門產品標準 JB/T 7927-2014中允許A和B的2個例子的缺陷存在。閥門現場驗收標準 SY/T 4102-2013規定，閥門外表面不得有裂紋、砂眼、重皮、斑疤、機械損傷、銹蝕、缺件、銘牌及油漆脫落等現象。 閥門質量檢驗標準SH 3515-2013 規定，閥體為鑄時其表面應光滑，無裂紋、縮孔、砂眼、氣孔、毛刺等缺陷，閥體為鍛件時其表面應無裂紋、夾層、重皮、斑疤、缺肩等缺陷。

        石油天然氣具有易燃、易爆，且腐蝕性強，閥門質量檢驗除嚴格執行委托標準 SH3518-2013外，還應參考閥門現場驗收規范和我國閥門的制造水平，在擇優選擇供貨廠家，加強出廠檢驗的同時，閥門質量檢驗應以缺陷位置、大小、形狀，以及閥門的工作壓力、工作介質、使用環境等進行綜合評定，既能保證產品質量，又能做到公正、公平。

砂眼和氣孔

1外觀特征

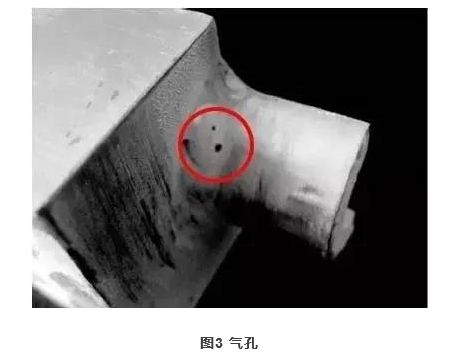

砂眼是鑄造閥門的表面常見的缺陷，主要出現在閥門外表面，砂眼內部有砂或白色的渣，外形不規整，深淺不一。氣孔一般出現在鑄造閥門的內部、表面或近于表面處，表面比較光滑，呈圓形或橢圓形，有時孤立存在，有時簇集在一起，常與夾渣或縮松并存(圖3所示)。如果是反應性氣孔，通常不大，在鑄件表面或鑄件表面以下不太深的地方，如果是侵入性氣孔，面積稍大，常呈圓形、橢圓形或針孔狀。

2 檢驗方法

目視檢驗即可發現砂眼和氣孔。對于閥體內部的砂眼和氣孔可借助手電筒，缺陷的深度可采用覆膜法或細鐵絲等來判斷其深度。對于漆色不同或有明顯凹坑的部位應注意，必要時可借助起子等工具剔除油漆，防止缺陷部位被底漆掩蓋。

3 缺陷評定

閥門表面存在氣孔或砂眼，將會減小其有效承載面積，容易引起應力集中而降低鑄件的抗沖擊性、抗疲勞性和致密性，影響鑄件的耐腐蝕性和耐熱性也有不良的影響$一般閥體與閥蓋的承壓部位、法蘭密封面不允許有氣孔和砂眼存在，閥體的澆注口和閥門的法蘭非密封面不允許有密集狀、 蜂窩狀以及深度超過1.5mm或任一個100mm X 125mm面積范圍內氣孔數量不超過3 個且深度不超過 1.0mm的氣孔或砂眼。 對于深度不確定的氣孔或砂眼應從嚴判定，防止出現穿透性缺陷。對于絲杠、手輪、手柄以及支架等部位存在的缺陷只要不嚴重影響產品的外觀、強度和使用性能，可以按照合格品進行驗收。

縮孔和疏松

1 外觀特征

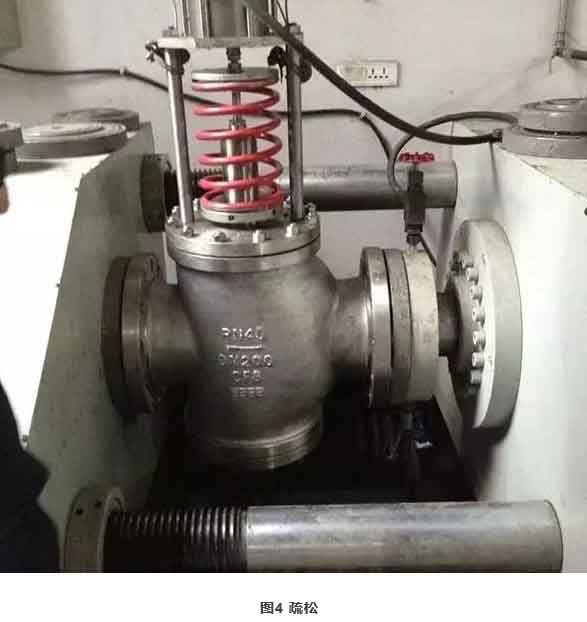

縮孔和疏松一般位于鑄件閥門的最后凝固的部位(熱節處)或結構突變部位(圖4 )?？s孔和疏松內表面沒有氧化色，形狀不規則、孔壁粗糙并伴有許多雜質和細小的氣孔

2 檢驗方法

縮孔和疏松外觀不易發現，壓力試驗過程中一般會發生滲漏。試驗中應注意觀察閥門的澆注口、冒口、閥體的收縮部位，試驗結束后應用手觸摸以上部位，防止油漆掩蓋而造成缺陷漏檢。

3 缺陷評定

縮孔極易造成閥門的結構不連續，出現縮孔或疏松應直徑判定為不合格。

裂紋

1 外觀特征

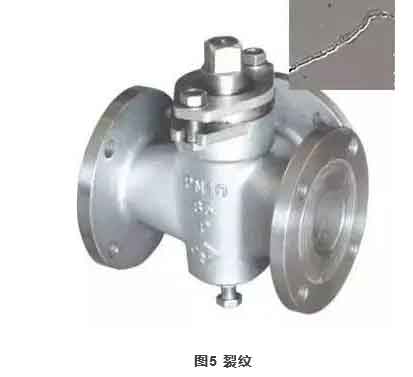

裂紋一般出現在鍛壓閥門閥體兩壁交接的熱節部位和結構突變部位，如法蘭根部、閥體外壁凸起的表面處(如圖5)。裂紋的深度較淺，一般以發紋為主。熱裂紋外形曲折而不規則、 縫隙寬、 斷面有嚴重氧化、無金屬光澤、裂紋沿晶界產生和發展。冷裂紋一般是直的，開裂處金屬表面未氧化，裂紋常穿過晶粒延伸到整個斷面。

2 檢驗方法

閥門表面的裂紋除用目視檢測外，也可用磁粉或滲透檢測。

3缺陷評定

裂紋的存在減少了閥門承載截面積，而且裂紋端部形成尖銳的缺口，應力高度集中，容易擴展導致破壞。通常明顯可見的裂紋是不允許的，無論其位置和大小均判定為不合格。發現裂紋后可以用砂輪打磨，若確認裂紋已經完全消除，且未損傷閥門表面，厚度減薄又不明顯，可以判定為合格，否則按退貨處理。

機械損傷

1 外觀特征

機械損傷是閥門在運輸、搬運、吊裝、堆放等過程中產生磕碰性損傷，或下料、切割等形成的加工性損傷，如凸面或平面密封的法蘭密封面上的劃傷、壓痕，鑄件冒口氣割面和鍛件的飛邊切割處因不加工而形成的缺陷，如圖6 所示。這些缺陷達到一定深度時，也將影響閥門的質量及壽命。

2 檢驗方法

閥門表面的機械損傷目視檢驗即可發現，缺陷的深度可用焊縫檢驗尺或深度尺進行測量。

3 缺陷評定

凸面或平面密封的法蘭密封面上的徑向劃痕、機械損傷以及內測邊緣的缺損，環連接的法蘭密封面槽的2個側面存在劃痕和碰傷等缺陷，將影響閥門法蘭的密封性，一般不允許存在。法蘭非密封、閥體和閥蓋表面的劃痕和機械損傷只要深度在余量范圍內，不影響閥門的整體質量，可以按合格品進行驗收。但是對于尖銳的劃痕必須打磨光滑，防止出現應力集中。

總結
